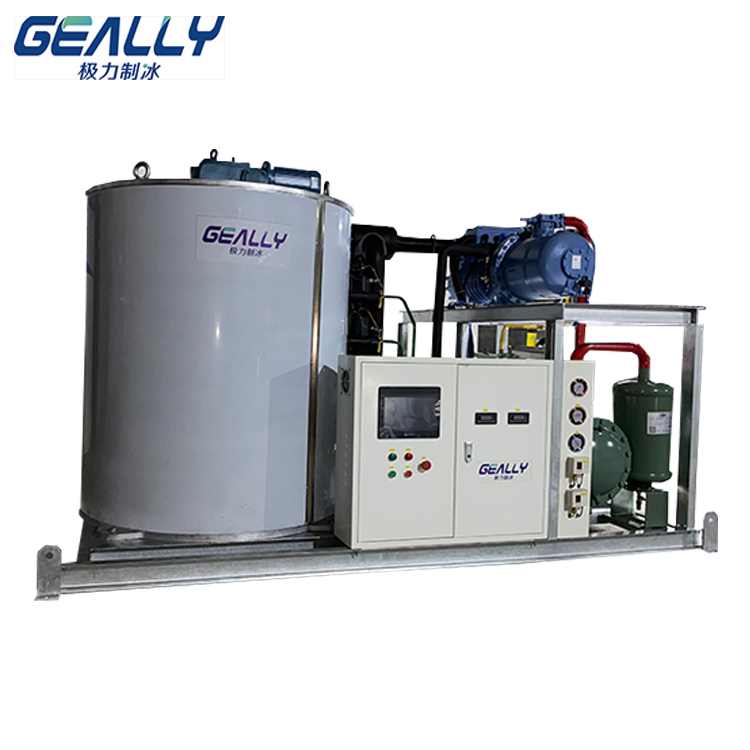

海鮮保鮮片冰機在結構設計上需滿足蒸發器設計、冰刀與傳動系統、輸水裝置、冷凝器布局、材質與密封性、安全與維護結構等核心要求，以實現高效制冰、衛生保鮮及穩定運行，具體分析如下：

1、蒸發器設計

采用垂直桶狀或立式結構，由冰刀、主軸、灑水盤、接水盤組成，在減速機帶動下逆時針旋轉。

水通過灑水盤均勻噴灑在蒸發器內壁，形成水膜后與制冷劑熱交換，迅速凍結成2-4mm薄冰層。

蒸發器材質需為耐腐蝕的304不銹鋼或碳鋼鍍鉻，表面經高溫退火處理消除內應力，防止低溫變形。

2、冰刀與傳動系統

冰刀采用螺旋式滾刀設計，阻力小、損耗低、刮冰均勻，與蒸發器內壁間隙可調（通常為0.1mm），確保冰片厚度一致。

傳動系統由雙級雙齒差減速器驅動，通過球形滾珠軸承和槽形滾珠軸承支撐旋轉，減少磨損并防止制冷劑泄漏。

減速器依據行星齒輪傳動原理分兩級輸出，每級內齒輪齒數差為2，確保平穩運行。

3、輸水裝置

由供水管、下水管、水泵和水箱組成閉環系統，未結成冰的水通過接水盤回流至冷水箱，經循環泵重新噴淋。

水箱需配備溢流口和進水口標識，防止水位過高或過低影響制冰效率。

供水壓力建議控制在0.1MPa-0.6MPa，水溫≤35℃，以優化結冰速度。

4、冷凝器布局

根據安裝環境選擇風冷、水冷或蒸發式冷凝器：

風冷式：安裝靈活，可與制冰機一體或置于戶外，適合環境溫度較低場景。

水冷式：裝于制冰機下方或制冷系統下方，可用海水冷卻（如船用場景），提高能效。

蒸發式：安裝于制冰機上方，適用于高溫環境但效率略低于水冷式。

5、材質與密封性

蒸發器內部采用V型坡口焊接技術，焊點定型持久，防止氟利昂泄漏。

關鍵部件如冰刀、分水盤、水箱等需使用食品級不銹鋼材質，確保冰片衛生安全。

密封結構需通過氬弧焊接或全自動密封工藝處理，避免制冷劑泄漏和外部污染。

6、安全與維護結構

配備高低壓保護、斷水保護、限位保護、過載保護等裝置，防止設備異常運行。

采用PLC可編程控制系統，實現自動開機、停機、故障診斷和數據顯示，降低人工干預。

設計可拆卸式面板和模塊化結構，便于日常清潔、部件更換和維修保養。
